主要功能及特點：
1、光纖式產品特點
a)弧光輸入：支持6路弧光輸入，可直接接入1～6個弧光探頭，最多支持6條線路弧光輸入，每個光纖探頭對應一路饋線。
b)開出：6路獨立觸點開出，與6路探頭組合：
第1路探頭對應開出1
第2路探頭對應開出2
第3路探頭對應開出3
第4路探頭對應開出4
第5路探頭對應開出5
第6路探頭對應開出6
c)6路電流判據接入，采用邏輯電平采集方式。
d)通過撥碼開關設置電流判據投退模式。
e)指示燈按鍵：運行，通訊，6路跳閘指示燈，備用，復歸按鍵。
f)電源：支持直流220V，直流110V，交流220V輸入。
g)裝置采用32位CPU，內部自帶看門狗功能，有效防止程序跑飛。
2、電纜式產品特點
a)弧光輸入：支持12路弧光輸入，最多支持6條線路弧光輸入（每個饋線接入2個弧光探頭）
a)開出： 6路獨立觸點開出，與 12路探頭組合：
1、2路探頭對應開出1
3、4路探頭對應開出2
5、6路探頭對應開出3
7、8路探頭對應開出4
9、10路探頭對應開出5
11、12路探頭對應開出6
b)6路電流判據接入，采用邏輯電平采集方式。
c)通過撥碼開關設置電流判據投退模式。
e)指示燈按鍵：運行，通訊，6路跳閘指示燈，備用，12路自檢燈，復歸按 鍵。
f)電源：支持直流220V，直流110V，交流220V輸入。
g)弧光探頭帶自檢功能，通過面板指示燈顯示。
h)裝置采用32位CPU，內部自帶看門狗功能，有效防止程序跑飛。
產品技術指標：
|
項目 |
技術參數 |
|
工作電源 |
交流：輸入范圍85～265V AC， 直流：220V DC或110V DC（訂貨注明） 允許偏差：-20%～+15%； 紋波系數：不大于5% |
|
整機功耗 |
< 15W |
|
交流輸入 |
6路電流 |
|
光纖接口 |
6路（光纖式） 12路（電纜式） |
|
跳閘出口 |
6路常規繼電器開出 |
|
動作時間 |
弧光判據快速繼電器 < 5 ms； 動作時間為采用弧光、電流雙判據時的動作時間< 10 ms |
|
通信接口 |
1路485通訊/1路以太網接口可選配 |
|
靜電放電 |
符合GB/T14598.14-1998中4.2規定的嚴酷等級為Ⅳ級的靜電放電試驗的要求 |
|
快速瞬變 |
符合GB/T14598.10-1996中4.1規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗的要求 |
|
浪涌（沖擊） |
符合GB/T17626.5-1999中5規定的嚴酷等級為Ⅳ級的浪涌（沖擊）干擾試驗的要求 |
|
脈沖群干擾 |
符合GB/T14598.13-1998中3.1.1規定的嚴酷等級為Ⅲ級的1MHz及100KHz脈群干擾試驗的要求 |
|
輻射電磁場干擾 |
符合GB/T14598.9-1995中4.1.1規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗要求 |
|
工作溫度 |
-20～+55℃ |
|
貯存、運輸極限環境溫度 |
-25～+75℃ |
|
相對濕度 |
5%～95%（最大絕對濕度28g/m3） |
|
大氣壓力 |
86 KPa～106 KPa |

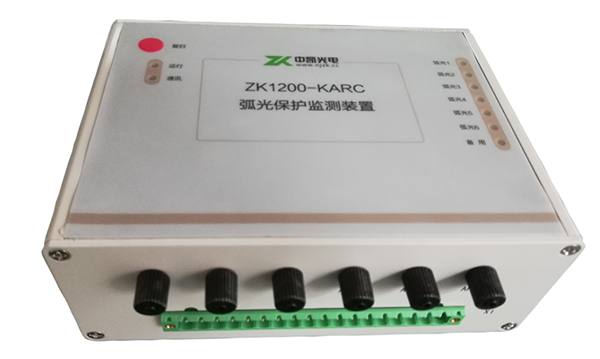

產品圖片：
