ZK1502電纜接頭局放微光安全監測預警系統是我公司針對環網柜、開關柜等電纜接頭檢修過程中節省人力資源而開發的裝置，操作方便，可靠性高。
ZK1502電纜接頭局放微光安全監測預警系統由ZK1500-I型微光傳感器和ZK1502-I型數據處理單元組成，具有監測弧光和以手機短信通知的方式來提醒故障情況的功能，能夠?qū)﹄娎|接頭電弧光進行狀態監測、記錄弧光強度并及時以短信形式告警。
主要功能及特點：
該裝置配置有測試功能、通信功能等功能，具體功能配置參見下表：
裝置測試功能配置
項目
功能名稱
是否包含
測試功能
弧光監測，可接24個微光傳感器
√
通信
網口
RS232
GPRS-GSM
硬件配置
TF卡
1、紫外光微光傳感器可完成可見光濾除，并將過濾后紫外光轉換為高效光信號傳輸。
2、傳感器具有極高探測靈敏度，自適應閾值調節，以滿足多種現場應用需求。
3、配有數據處理單元,集中接收并處理傳感器數據，可以集中接收處理多達24個傳感器。
4、通信方式靈活多樣，既可將數據轉換為modbus、標準104、103等協議傳送到后臺監控系統；也可通過GPRS數據信號或GSM短信信號發送給檢修人員，滿足改造站或戶外安裝的需求。
5、供電方式靈活，室內的正常取電、PT取電、戶外光伏取電等，解決不同現場的供電問題。
6、適應不同的故障場所，發電機組滑環室、環網柜、開關柜、戶外高壓線纜等。
7、數據處理單元可以直接接入光纖測溫傳感器，做到光信號和溫度信號的綜合采集預警。
產品技術指標：
a) ZK1502-I型數據處理單元
1、電源：?jiǎn)蜗嘟涣?/span>220V或57V。
2、額定頻率：50Hz。
3、最大功率：35W。
4、弧光監測靈敏度：1Uw。
5、內置鋰電池：12V,6800 mA。
6、可接微光傳感器數量：24個。
b) ZK1500-I型微光傳感器
1、特性 - 感光面積：2.65 × 2.65 mm - 三個范圍（高、中、低）可選
2、探測區域：角度+/-45度，正前方及左右各2米距離，即4米 x 2米空間
3、工作條件（Ta=25℃）
參數
符號
數值
單位
電源電壓
Vcc
+8~+12 V （DC）
V
工作溫度
Topr
-20 to +80
°C
存儲溫度
Tstg
-40 to +100
4、電子和光學特性（Ta=25℃，Vcc=+12V）
序號
條件
最小值
典型值
最大值
1
光譜響應范圍
λ
200
-
850
nm
2
峰值靈敏波長
λp
350
3
飽和輸入功率
λ=λp
25
500
2500
nw
4
光靈敏度
S
10
20
nW
5、 輸出:
RS485通信，modbus協議，波特率9600；
產品圖片：
數據處理單元正視圖

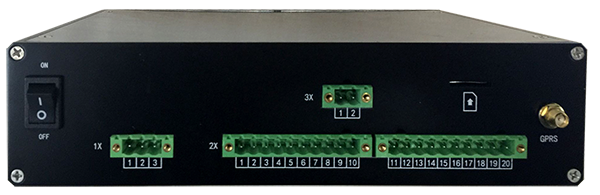

數據處理單元后視圖
